Obturateur à curseur transversal

filet femelle R1/4", passage libre Ø 7 mm, raccordement pour raccord rapide

Raccord mâle
filetage mâle G3/8" à G1/4"

pour des lances d'injection à battre 1/2", joint torique, passage libre Ø 8 mm, ouv. 19

Connecteur à baïonnette
filetage mâle G3/8"

pour des lances d'injection à battre 1/2", 2 x joint torique

Tête de tirage et d'injection

raccord coupleur à baïonnette, coude à 90° avec filetage de raccord G1/4", illet pour le crochet de grue

Tête de tirage et d'injection

pour le crochet de grue, avec accouplement de sécurité y compris le nipple à tête plate pour le raccordement accouplement coulissant

Connecteur à baïonnette
filet femelle G1/4"

pour des lances d'injection à battre G1/4", joint torique

Tête de tirage et d'injection

pour matériau minéral, filet femelle G1/4", articulation tournante, coude à 90°, filetage de raccord G1/4"

Plaque d'appui
490 x 490 x 50 mm

pour dispositif de traction pneumatique, bois avec sortie Ø 70 mm, 2 poignées

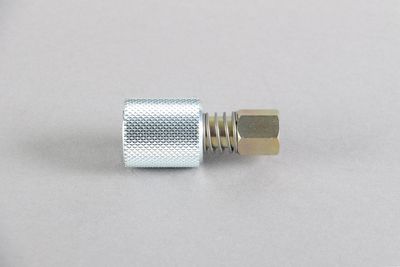

Accouplement de sécurité

avec nipple à tête plate, raccord accouplement coulissant, filet femelle G1/4"

dispositif de roulement, 4 x cylindres à double effet, soupape oscillante à 5/2 voies, soupape manuelles à 3/2 voies avec fonction, accrochage soupape d'étranglement, incl. mode d'emploi

Tête de tirage et d'injection

pour les résines PU et les résines silicate, gel acrylate, filet femelle G1/4", accouplement de sécurité y compris le nipple à tête plate pour le raccordement accouplement coulissant

pour dispositif de traction hydraulique, protection contre projection, demi-protecteur

2 Variantes d'affichage

Tête d'injection

raccord coupleur à baïonnette, 2 x coude à 90°, filetage de raccord G1/4"

Tête à battre et d'injection

filetage mâle G1/4", SDS Plus

avec groupe hydraulique électrique 230 V, dispositif de roulement, un cylindre spécial double effet avec trou de passage Ø 30 mm, panneau de réception pour tête de tirage, 2 x 5 m tuyau hydraulique Ø 6 mm et télécommande, incl. mode d'emploi

DESOI w.i.l.m.a. - AY

dispositif de roulement, système d'aspiration de 1,2 m Ø 20 mm avec crépine d'aspiration Ø 100 mm: composant A et B: noir, 2 x manomètre 0 - 250 bar, pompe de rinçage S25, système d'aspiration de 1,2 m Ø 13 mm avec crépine d'aspiration Ø 40 mm: noir, raccord de tuyau de matériau: composant A: filetage mâle M16x1,5; composant B: filetage mâle M14x1,5; raccord de rinçage: filetage mâle M12x1,5; tuyaux de reflux Ø 8 mm: transparent, raccordement aérien: connecteur d'air DN 7,2; DESOI w.i.l.m.a: armoire électrique avec commandes intégrées, câble d'alimentation de 10 m, interrupteur marche/arrêt, lampe témoin, capteurs de débit, capteur de pression, Tablette Microsoft Surface Go 2 Platine avec housse de protection, incl. le mode d'emploi Une formation professionnelle est obligatoire. Elle est gratuite par vidéoconférence. Une formation sur place est également possible après accord et contre facturation. Un tarif doit être sélectionné pour le système de gestion des données w.i.l.m.a.

Tuyau H.P.
Ø 6 mm, 5 m

2 Variantes d'affichage

Tuyau de matériau
Ø 13 mm, 5 m

raccord rapide avec poignée de sécurité, soupape à bille 1/2", raccord GEKA (blocable), dispositif de mesure de pression 0 - 40 bar

pour dispositif de traction pneumatique, protection contre projection

2 Variantes d'affichage

Page

Injection et tirage simultanés des lances d'injection à battre
avec la pointe non-montée

Un procédé particulier est l'injection et l'extraction simultanées de lances d'injection à battre lors de l'utilisation de la pointe non-montée. DESOI fournit l'équipement complet pour la technologie des machines manuelles ou pneumatiques. Pour l'injection de matériaux expansifs, une soupape de non-retour doit être utilisé. Le système est facile à manipuler, peut être utilisé plusieurs fois (sauf pour la pointe) et l'installation se fait sans grand équipement. Par conséquent, l'impact sur le sol et l'environnement immédiat est faible. L'injection ciblée par critère de volume ou de pression est possible.
Ce procédé est utilisé pour remplir des cavités dans le sol, pour étancher, par exemple, des barrages et des murs de terre, ainsi que pour stabiliser et consolider le sol.

Flyer ram d'injection lances

ouvrir PDF

INJECTION

Opérations

Fixez les lances d‘injection à battre avec pointe non-montée
Mise en place de dispositif de traction pneumatique, fixation du substrat par plaque de raclage et plaque de support (N° 11516 + 11518)
Placez la tête de traction (N° 11530 + 11535) sur la lance d‘injection à battre
Vissez le connecteur à baïonnette (N° 20639-38)
Connectez le tuyau de matériau (N° 13683) au DESOI PowerInject SP-20
Démarrage de la pompe à vis DESOI PowerInject SP-20 (N° 13576) avec du matériel
Raccordez les tuyaux de matériau (N° 13684) et se connecter à la lance d‘injection à battre
Tirez lance d‘injection à battre avec dispositif de traction (N° 11525) pneumatique d‘environ 3 cm
Démarrez le dispositif d‘injection, le flux de matière pousse la pointe vers l‘extérieur et le flux de matière commence
Régler la vitesse d‘étirage en fonction des besoins

TIRER

Opérations

Quand vous atteignez la hauteur d‘extraction (environ 3 m), éteignez DESOI PowerInject SP-20, fermez les deux soupapes à bille, déconnectez les tuyaux de matériau
Ouvrez brièvement la soupape à bille pour décharger la pression du tuyau de matériau et refermez-la
Fixez le tuyau de matériau avec une pince à ressort double
Desserrez la lance au-dessus du dispositif de traction avec deux pinces multiprises et démontez-la à la main
Déposer la lance d‘injection (rincer si nécessaire), débrancher le tuyau de matériau
Si nécessaire, injectez et tirez d‘autres lances ou nettoyez le matériau de travail

Il est également possible de tirer les lances d‘injection à battre à l‘aide d‘une mini-pelle ou d‘un engin similaire.
