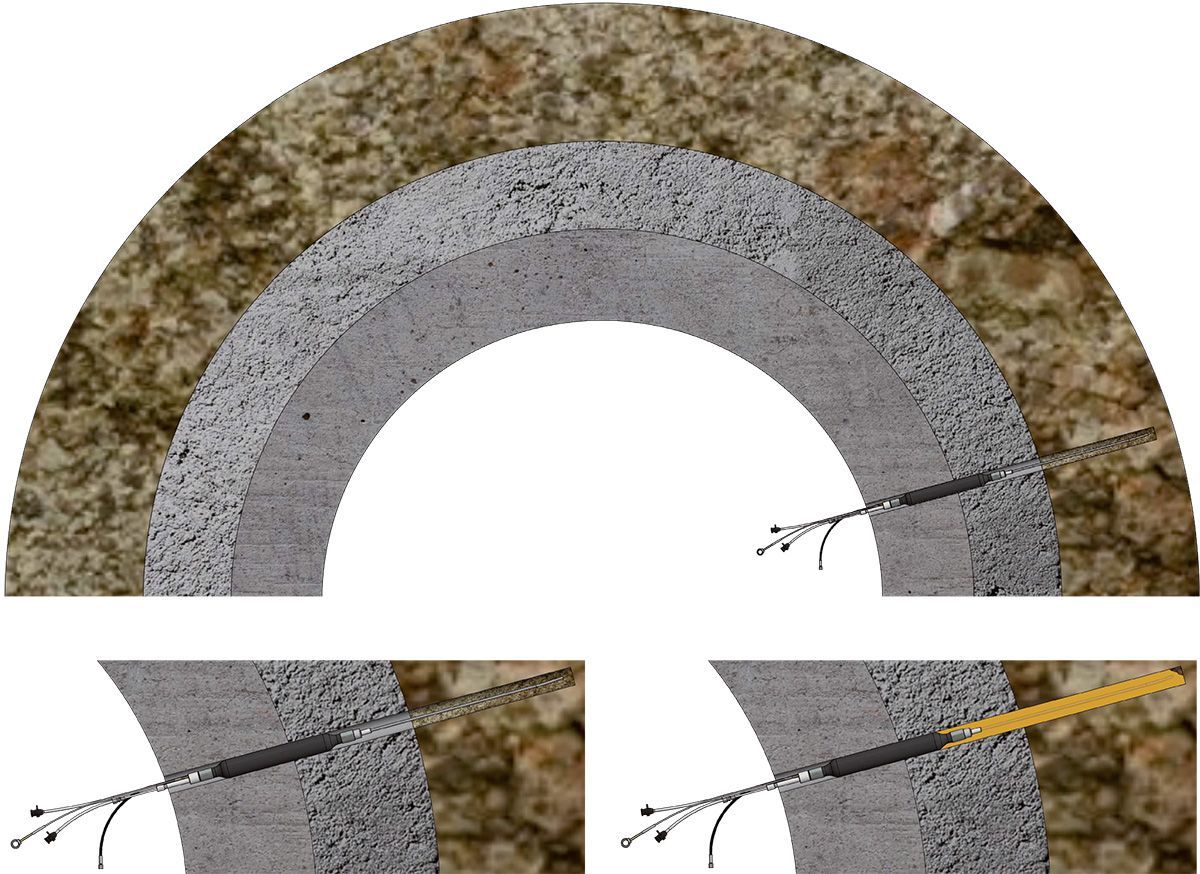

Injection au sol avec des obturateurs gonflable

Les obturateurs gonflables simples sont utilisés pour les injections presque dans tous les domaines de forage, de construction de tunnels et de génie civil spécial. En général ces injections servent à l'amélioration des propriétés mécaniques des sols ou à l'étanchéification. En outre, dans le domaine de diagraphie ils sont employés pour d'injections d'essai, pour d'essais hydrostatiques et pour de sondages de reconnaissance.

Packers gonflables, packers hydrauliques, fermetures de trous de forage

Injection au sol avec
Packers gonflables, packers hydrauliques, fermetures de trous de forage

 ouvrir PDF

Obturateur gonflable simple

Exemples d'application

  • Consolidation du sol aux profondeurs différentes
  • Consolidation de pierreries meubles
  • Consolidation de roche solide fissurée
  • Injection dans des éléments de construction
  • Injection dans le sol sous les éléments de construction
  • Etanchéification
  • Injection de soulèvement


Avantages

  • Réutilisable
  • Pièces porteuses en acier inoxydable ou avec surface d'étanchéité trempée
  • Obturation facile et fiable du forage
  • Utilisable aux profondeurs différentes
  • Toutes les pièces remplaçables facilement

Installation

Dépendent du type, l'obturateur gonflable simple est placé et retiré par une ligne de pilotage ou par le tuyau de matériau. Si le forage n'est pas dirigé verticalement vers le bas il faut utiliser des tiges.

Dilatation de l'élément dilatable

L'avantage des obturateurs gonflables est la grande élasticité de l'élément dilatable. Dépendent du type, la dilatation peut s'élever au double du diamètre au repos. De plus, les obturateurs gonflables permettent une bonne obturation du forage comme l'élément dilatable s'adapte aux irrégularités dans le forage de façon flexible. C'est pourquoi on obtient une fixation constante sur la longueur entière de l'élément dilatable.


Autorisations

Selon § 21 de la loi allemande sur le régime des eaux WHG, les injections dans le sol sont à déclaration obligatoire. Avant le début de l'action, l'entreprise exécutrice doit déposer une déclaration correspondante auprès l'autorité compétente pour obtenir une autorisation. (Il faut respecter les lois nationales.)

Obturateur gonflable simple avec désaération

Description

La désaération garantit que toute la cavité est remplie dans le sol, et que tout l'air s'échappe. L'obturateur gonflable avec désaération trouve son champ d'application dans un sous-sol problématique. Ici, en particulier, à condition qu'aucune couche aquifère ne reste ou ne soit générée.



Utilisation

L'obturateur gonflable avec désaération est étiré dans le puits avec une pression minimale. La légère pression de gonflement ne provoque aucune fissure ou crevasse dans le sol. L'injection est réalisée à l'aide d'un dispositif d'injection, dans lequel la charge (gel d'acrylate) est introduite dans le sol par l'obturateur avec désaération, la cavité complète est remplie, l'air peut s'échapper.



Nettoyage

Grâce à l'ensemble de nettoyage adapté à l'obturateur gonflable, toutes les pièces (y compris le matériau et les conduites de ventilation) peuvent être nettoyées et réutilisées plusieurs fois.



Remarque

L'obturateur gonflable unique avec désaération est livrable individuellement, toutes les pièces comme par ex. le tuyau de remplissage et d'évent sont interchangeables!

Obturateurs gonflables double Flex

Domaine d'application

Principalement les obturateurs gonflables doubles s'utilisent pour les injections par de tubes à manchettes. Les injections servent à l'amélioration de propriétés mécaniques des sols, de l'étanchéification ou de la consolidation du sol, du roc, des éléments de construction etc.


Exemples d'application

  • Consolidation du sol aux profondeurs différentes
  • Consolidation de pierreries meubles
  • Consolidation de roche solide fissurée
  • Injection dans des éléments de construction
  • Injection dans le sol sous les éléments de construction
  • Etanchéification
  • Injection de soulèvement

Avantages

  • Réutilisable
  • Obturation fiable
  • Grande élasticité: 1 obturateur gonflable double - diamètres différents
  • Force de fixation variable
  • Surface d'étanchéité trempée
  • Toutes les pièces remplaçables
  • Disponibles à longueurs variables

Obturation

Comme l'élément dilatable s'adapte aux irrégularités du forage ou au tube à manchette de façon flexible, il assure une bonne obturation qu'on peut régulier par la pression de gonflage. Après le gonflage des obturateurs gonflables doubles le matériau d'injection ne peut sortir que latéralement permettant de placer le matériau d'injection exactement.

Dilatation de l'élément dilatable

L'avantage de l'obturateur gonflable double est la grande élasticité des éléments dilatables. La dilatation peut s'élever au double du diamètre au repos. Par cela on n'a besoin qu'un obturateur pour des tubes à manchette de dimensions différentes. L'obturateur gonflable double assure une bonne obturation étant donné que l'élément dilatable s'adapte à la façon du forage ou au tube à manchette de manière optimale. C'est pourquoi on obtient une fixation constante sur la longueur entière de l'élément dilatable.

Obturateurs gonflables 2C

Domaine d'application

Les obturateurs gonflables 2C sont employés quand les deux composants d'un matériau d'injection à 2 composants à réaction rapide doivent être alimentés séparément jusqu'au tube de mélange.


Exemples d'application

  • Consolidation du sol aux profondeurs différentes
  • Consolidation de pierreries meubles
  • Consolidation de roche solide fissurée
  • Injection dans des éléments de construction
  • Injection dans des fondations
  • Injection dans le sol sous les éléments de construction
  • Etanchéification
  • Injection de soulèvement


Avantages

  • Les deux composants du matériau d'injection sont alimentés séparément jusqu'au tube de mélange. Seulement ici ils sont mélangés par un nombre variable d'éléments de mélange statique
  • Etant donné qu'on peut rincer les deux conduites de matériau et les soupapes de non-retour, les obturateurs gonflables 2C sont réutilisables fréquemment
  • La grande élasticité de l'élément dilatable assure une obturation fiable dans le forage ainsi qu'une pression de fixation variable
  • Utilisable aux profondeurs différentes

Détails

Une ligne de pilotage est fixée à l'obturateur gonflable 2C pour le placer et retirer après les travaux d'injection ont été finis. L'avantage particulier de l'obturateur gonflable 2C est que les deux composants du matériau d'injection à 2 composants à réaction rapide sont alimentés séparément jusqu'au tube de mélange. Ici la section de mélange avec un nombre variable d'éléments de mélange statique assure un résultat de mélange optimal du matériau d'injection respectif. On peut rincer séparément les deux conduites de matériau ainsi que les soupapes de non-retour directement à l'obturateur. Un autre avantage est la grande élasticité de l'élément dilatable. Dépendent du type, la dilatation peut s'élever au double du diamètre au repos. De plus, l'obturateur gonflable 2K génère une très bonne obturation du forage comme il s'adapte de façon optimale aux irrégularités de la paroi du forage. C'est pourquoi on obtient une fixation constante sur la longueur entière de l'élément dilatable.

Consigne de sécurité

Le gonflage

Pour le gonflage et la fixation de l'obturateur gonflable, l'eau claire est le moyen le plus approprié. Avant le gonflage il faut désaérer l'obturateur gonflable. Ne jamais remplir l'obturateur gonflable au plein air, mais exclusivement en état installé. Les liquides offrent plus de sécurité par ce qu'ils ne sont pas comprimables, contrairement aux gaz. Dans le cas d'un dépassement de pression et de l'éclatement d'élément dilatable les gaz se décompriment comme une explosion et par ex. de morceaux de terre peuvent être éjectés du forage comme des projectiles. Ce danger n'existe pas en utilisant des liquides. Toutefois, il est interdit d'employer des liquides dangereux pour l'environnement ou de l'huile. Si l'obturateur gonflable est utilisé dans un forage vertical on doit considérer la pression hydrostatique de la colonne d'eau dans la conduite de remplissage (10 m CE, 1 bar), qui peut aussi rendre le dégonflage difficile.



Le dégonflage

L'obturateur doit être retiré du forage seulement après son dégonflage complet. Pour cette opération, il est recommandé d’employer une pompe à vide pour l'aspiration du liquide utilisé pour le gonflage. Après chaque usage, il faut nettoyer l'obturateur gonflable avec de l'eau et vérifier son étanchéité. Si l'obturateur gonflable est stocké et utilisé soigneusement, la possibilité de sa réutilisation est augmentée: protection d'élément dilatable en caoutchouc naturel contre rayonnement ultraviolet (lumière solaire), aucune utilisation à la limite de dilatation maximale de l'élément dilatable.



Pression de dilatation

La pression de dilatation admissible au maximum dépend du diamètre du forage, de la pression d'injection et de la pression hydrostatique. Il est interdit de dépasser la pression de dilatation maximale, par ce que cela peut causer de dommages dangereux et la destruction de l'obturateur. Si l'obturateur gonflable est appliqué conformément aux règles, il offre une fixation fiable dans le forage ainsi qu'une bonne obturation.
