Injecteur de fixation & Injecteur double

Plus d'informations
Filtrez
Filtrez

Injection en tunnel et en montagne avec des injecteurs de fixation et des injecteurs doubles

Injecteurs de fixation et les injecteur doubles sont surtout utilisés dans les mines et les tunnels. Les tendeurs sont principalement utilisés pour le dynamitage. Ils permettent de stabiliser et de sceller rapidement les roches et les roches avec des matériaux d'injection cimentaires ou chimiques. Le injecteur doubles, en revanche, est un packer mécanique avec deux points de tension. Comme les coques intérieure et extérieure d'un tunnel, par exemple, deux composants peuvent être serrés ensemble et les fuites entre les coques peuvent être colmatées. En outre, des boulons de roche peuvent également être installés et injectés directement lors de l'installation.

injecteurs de fixation et des injecteurs doubles

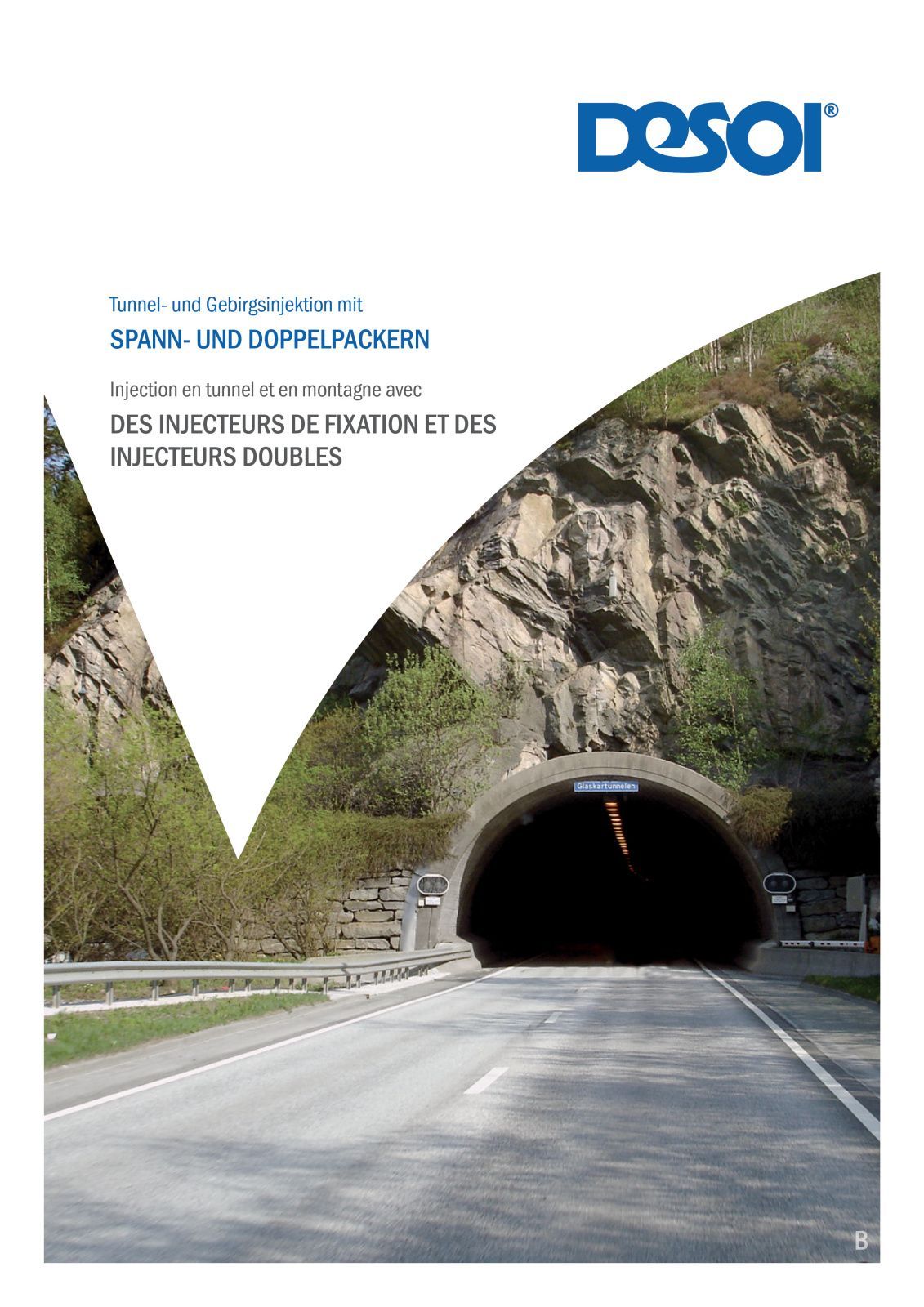

Injection en tunnel et en montagne
avec des injecteurs de fixation et des injecteurs doubles

 ouvrir PDF

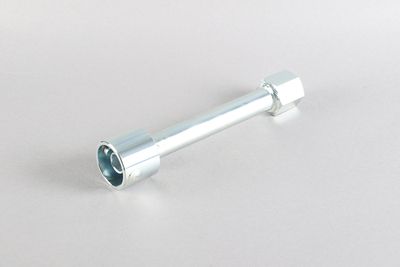

Injecteur de fixation 100 bar

L'injecteur de fixation est approprié pour une utilisation de colmatage par ex. dans la construction de tunnel.Celui-ci permet d'injecter rapidement et en toute sécurité tous les matériaux d'injection sur base minérale ainsi que les résines d'injection. Un endommagement des bagues de fixation est évité au moyen d'un système de tension amélioré.


Injecteur de fixation B < 100 bar

L'injecteur de fixation est approprié pour une utilisation de colmatage par ex. dans la construction de tunnel. Celui-ci permet d'injecter rapidement et en toute sécurité tous les matériaux d'injection sur base minérale ainsi que les résines d'injection. Un endommagement des bagues de fixation est évité au moyen d'un système de tension amélioré.


Avantage/Information

  • Maniement sûr et simple
  • Raccord d'injection passage libre Ø 20 mm
  • Etanchéité simple par joint torique
  • La fermeture à baïonnette permet une connexion et une déconnexion rapide

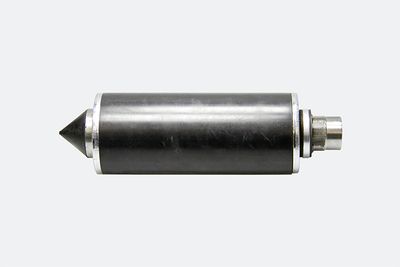

injecteurs doubles

Pour placer les tirants d’ancrage pour roche, il faut que percer dans la roche. Chaque tirant est équipé des entretoises, mis dans la DESOI chaussette d’ancrage accompagné d’un tube de remplissage et d’un tube de ventilation et placé dans le forage respectif. Maintenant l’injecteur double est positionné sur le tirant d’ancrage en sorte que la zone d’injection se trouve de manière angulaire par rapport à la membrane d’étanchéité en plastique.
A l’aide de 4 vis de serrage axiales l’injecteur double est fixé fermement dans le forage. Pour reconstituer l’étanchéité, le matériau d’injection est injecté maintenant par le tube d’injection de l’injecteur double dans les endroits défectueux causés par le percement de la membrane d’étanchéité. Le mortier d'ancrage DESOI peut être mis dans le forage par le tube de remplissage dans la chaussette d’ancrage.
